Инструмент для кузовного ремонта THORVIK — рихтовка, съёмники, монтировки, зажимы и прочее

Инструмент для кузовных работ Инструмент для арматурных работ Универсальный инструмент для кузовных работ Зажимы для кузовных работ

Инструмент для ремонта и обслуживания кузова THORVIK

В каталоге THORVIK инструмент для ремонта и обслуживания кузова разделён по назначению:

Ассортимент включает рихтовочный инструмент, монтажные лопатки, монтировки, съёмники панелей и пистонов, съёмники поводков стеклоочистителей и кузовные зажимы.

Инструмент для кузовных работ THORVIK

В этой группе представлены:

  • набор правок и молотков BRK7;
  • монтажные лопатки PBS4;
  • монтировки TL12, TL16, TL20, TL24 и TL30.

Набор правок и молотков BRK7

BRK7 — набор для кузовных работ из 7 предметов.

Инструмент применяется при рихтовочных операциях с металлическими кузовными деталями.

При выборе рихтовочного инструмента учитывают:

  • форму повреждённого участка;
  • толщину металла;
  • доступ к обратной стороне панели;
  • геометрию поверхности;
  • направление воздействия.

Кузовные правки

Правка используется как опорный инструмент при обработке металлической панели.

Форма рабочей поверхности подбирается по геометрии кузовной детали и характеру деформации.

Правки применяются совместно с рихтовочными молотками.

Рихтовочные молотки

Рихтовочные молотки предназначены для контролируемого воздействия на кузовные панели.

При работе учитывают:

  • форму бойка;
  • направление удара;
  • форму ремонтируемой поверхности;
  • положение опорной правки.

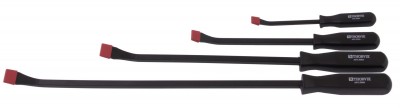

Монтажные лопатки PBS4

PBS4 — набор из 4 монтажных лопаток.

Лопатки применяются для:

  • разъединения деталей;
  • создания рабочего зазора;
  • смещения элементов;
  • удержания детали в нужном положении;
  • получения доступа к соединению.

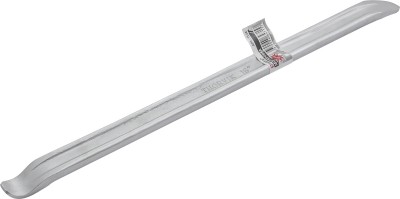

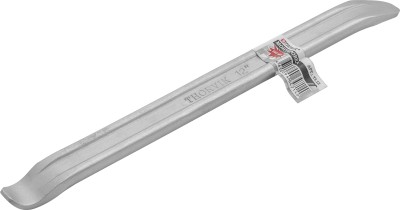

Монтировки THORVIK

В каталоге представлены монтировки разных размеров:

Артикул Длина
TL12 300 мм
TL16 400 мм
TL20 500 мм
TL24 600 мм
TL30 750 мм

Длину выбирают по рабочему пространству и требуемому рычагу.

300–400 мм

Компактные модели для работы в ограниченном пространстве.

500–600 мм

Подходят для операций, где требуется больший рычаг.

750 мм

Используются при необходимости длинного рычага и достаточного рабочего пространства.

Инструмент для арматурных работ THORVIK

Арматурные работы включают демонтаж и установку элементов кузова и салона:

  • декоративных панелей;
  • дверных карт;
  • облицовок;
  • клипс;
  • пистонов;
  • поводков стеклоочистителей;
  • отдельных навесных элементов.

В актуальном ассортименте THORVIK представлены:

  • AURTS5 — набор для демонтажа декоративных панелей, 5 предметов;
  • AURTS6 — набор, 6 предметов;
  • AURTS11 — набор, 11 предметов;
  • ATPR10 — съёмник пистонов обшивки дверей с U-образным захватом, 100 мм;
  • AWAP1 — съёмник клемм аккумулятора и поводков стеклоочистителя.

Наборы AURTS для демонтажа декоративных панелей

В каталоге представлены три комплектации:

  • AURTS5 — 5 предметов;
  • AURTS6 — 6 предметов;
  • AURTS11 — 11 предметов.

Разные профили инструмента используются для работы с панелями, облицовками, клипсами и креплениями различной формы.

Комплектация AURTS5

Набор включает:

  • клиновидный съёмник;
  • клиновидный съёмник с захватом для клипс;
  • клипсосъёмник;
  • широкий съёмник;
  • съёмник-крючок.

Клиновидные съёмники

Клиновидная форма используется для постепенного разъединения элементов.

Такие инструменты применяются при демонтаже:

  • панелей;
  • облицовок;
  • декоративных вставок;
  • элементов салона.

Съёмник-крючок

Крючковая форма применяется для работы с креплениями и элементами, расположенными в углублениях или труднодоступных местах.

AURTS5, AURTS6 и AURTS11

Выбор набора зависит от количества и формы необходимых съёмников.

Расширенные комплекты удобны при регулярной работе с:

  • дверными картами;
  • панелью приборов;
  • декоративными элементами;
  • шумоизоляцией;
  • электрооборудованием салона.

Съёмник пистонов ATPR10

ATPR10 — съёмник пистонов обшивки дверей с U-образным захватом длиной 100 мм.

U-образная рабочая часть позволяет подводить инструмент к крепежу с двух сторон.

Съёмник применяется для демонтажа пластиковых пистонов и элементов крепления обшивки.

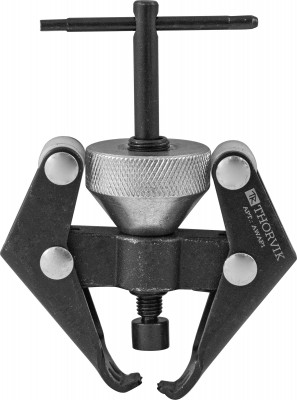

Съёмник AWAP1

AWAP1 предназначен для демонтажа:

  • поводков стеклоочистителей;
  • клемм аккумуляторной батареи;
  • небольших деталей на слабонагруженных посадках.

Положение захватов регулируется механизмом съёмника.

Зажимы для кузовных работ THORVIK

В каталоге представлены однонаправленные и двунаправленные кузовные зажимы.

Они применяются для создания точки захвата при силовых кузовных работах.

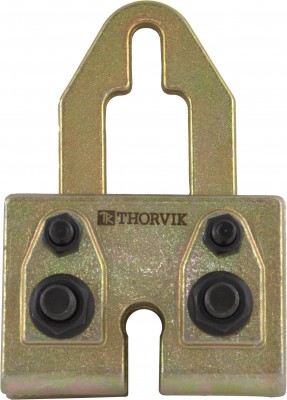

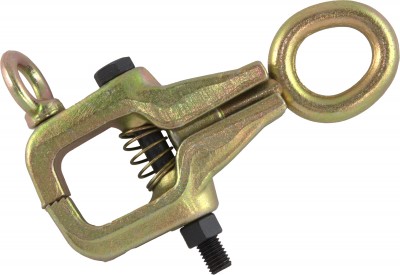

Однонаправленные кузовные зажимы

В ассортименте представлены:

  • PC1W3B — 3 т;
  • PC1W5F — 5 т;
  • PC1W5HD — 5 т;
  • PC1W5S — 5 т.

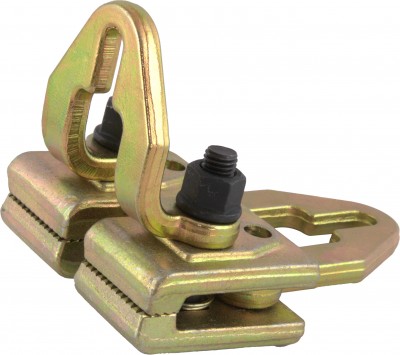

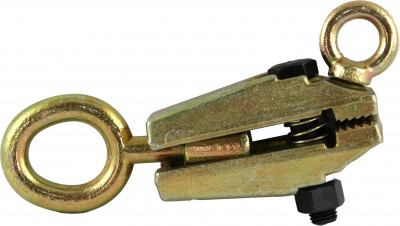

Двунаправленные кузовные зажимы

В ассортименте представлены:

  • PC2W32B — 3 / 2 т;
  • PC2W52F — 5 / 2 т;
  • PC2W52S — 5 / 2 т.

Таблица кузовных зажимов THORVIK

Артикул Направления работы Усилие
PC1W3B Одно 3 т
PC1W5F Одно 5 т
PC1W5HD Одно 5 т
PC1W5S Одно 5 т
PC2W32B Два 3 / 2 т
PC2W52F Два 5 / 2 т
PC2W52S Два 5 / 2 т

Как выбрать кузовной зажим

При выборе учитывают:

  1. направление тяги;
  2. требуемое усилие;
  3. место установки;
  4. форму кузовного элемента;
  5. схему силовой правки.

Зажим должен использоваться в пределах заявленной нагрузки.

Установка кузовного зажима

Перед работой необходимо:

  1. определить место захвата;
  2. очистить рабочую зону;
  3. установить губки;
  4. проверить контакт рабочих поверхностей;
  5. определить направление тяги;
  6. убедиться в надёжности фиксации;
  7. приложить нагрузку в пределах характеристик инструмента.

Универсальный инструмент для кузовных работ

В каталоге THORVIK выделена отдельная подкатегория «Универсальный инструмент для кузовных работ».

При выборе инструмента учитывают:

  • назначение;
  • рабочий диапазон;
  • конструкцию;
  • допустимую нагрузку;
  • условия применения.

Кузовной и арматурный инструмент

Кузовной инструмент

Применяется для:

  • рихтовки;
  • правки;
  • монтажных операций;
  • силовой вытяжки.

Арматурный инструмент

Применяется для:

  • демонтажа декоративных панелей;
  • снятия обшивки;
  • работы с клипсами и пистонами;
  • демонтажа поводков стеклоочистителей;
  • снятия отдельных навесных элементов.

Как выбрать инструмент THORVIK под задачу

Задача Инструмент
Рихтовка металлической панели BRK7
Монтажные работы PBS4
Нужен длинный рычаг TL12–TL30
Демонтаж декоративной панели AURTS5 / AURTS6 / AURTS11
Демонтаж пистона обшивки ATPR10
Снятие поводка стеклоочистителя AWAP1
Снятие клеммы аккумулятора AWAP1
Тяга в одном направлении PC1W-серия
Тяга в двух направлениях PC2W-серия

Инструмент для разборки салона

Для демонтажа декоративных панелей применяются наборы AURTS.

Для работы с отдельными пистонами используется ATPR10.

При разборке необходимо учитывать расположение:

  • винтов;
  • клипс;
  • пистонов;
  • скрытых креплений;
  • проводки.

Инструмент для дверной обшивки

Для демонтажа дверной карты могут использоваться:

  • съёмники AURTS;
  • ATPR10;
  • ручной инструмент для резьбового крепежа.

Перед разборкой необходимо определить расположение креплений панели.

Инструмент для снятия декоративных панелей

Форма съёмника подбирается по конструкции детали и доступному зазору.

Применяются:

  • клиновидные съёмники;
  • съёмники с захватом для клипс;
  • широкие съёмники;
  • крючковые инструменты.

Инструмент для кузовной правки

Для локальной рихтовки применяются:

  • молотки;
  • правки;
  • монтажный инструмент.

Для силовой правки используются кузовные зажимы и соответствующее тяговое оборудование.

Подготовка к кузовному ремонту

Перед началом работы рекомендуется:

  1. определить характер повреждения;
  2. определить необходимость разборки;
  3. найти точки крепления;
  4. подобрать съёмники;
  5. определить способ правки;
  6. подобрать инструмент по размеру и нагрузке;
  7. проверить состояние инструмента;
  8. подготовить рабочую зону.

Проверка кузовного зажима перед работой

Проверяют:

  • состояние губок;
  • корпус;
  • крепёжные элементы;
  • рабочую зону;
  • направление нагрузки;
  • допустимое усилие.

Повреждённый инструмент использовать не следует.

Проверка инструмента для панелей и обшивки

Перед демонтажем необходимо:

  • определить расположение крепежа;
  • выбрать форму съёмника;
  • проверить доступ к клипсам;
  • учитывать расположение проводки;
  • выполнять демонтаж без резких рывков.

Основные ошибки при кузовных работах

Использование отвёртки вместо съёмника

Форма отвёртки не рассчитана на большинство операций с декоративными панелями и пистонами.

Демонтаж панели без снятия крепежа

Перед снятием необходимо проверить наличие скрытых винтов и фиксаторов.

Неправильный выбор съёмника

Форма рабочей части должна соответствовать типу крепления и доступному зазору.

Превышение допустимой нагрузки зажима

Кузовной зажим необходимо использовать в пределах его характеристик.

Неправильное направление тяги

Схема приложения усилия должна соответствовать технологии ремонта.

Использование монтировки не по назначению

Монтировка применяется для создания рычажного усилия.

Хранение кузовного инструмента

После работы инструмент необходимо очистить от:

  • загрязнений;
  • металлической пыли;
  • технологических материалов;
  • влаги.

Рекомендуется регулярно проверять:

  • состояние губок кузовных зажимов;
  • рабочие поверхности съёмников;
  • комплектность наборов;
  • состояние рукояток;
  • отсутствие деформаций.

Комплектация кузовного поста

Для базового оснащения кузовного поста можно использовать несколько групп инструмента.

Для разборки салона

  • AURTS5;
  • AURTS6;
  • AURTS11;
  • ATPR10.

Для навесных элементов

  • AWAP1.

Для монтажных работ

  • PBS4;
  • TL12–TL30.

Для рихтовки

  • BRK7.

Для силовых кузовных работ

  • кузовные зажимы PC1W;
  • кузовные зажимы PC2W.

Инструмент для ремонта и обслуживания кузова THORVIK в каталоге

Актуальный ассортимент включает:

Инструмент для кузовных работ

  • BRK7;
  • PBS4;
  • монтировки длиной 300–750 мм.

Инструмент для арматурных работ

  • AURTS5;
  • AURTS6;
  • AURTS11;
  • ATPR10;
  • AWAP1.

Зажимы для кузовных работ

  • однонаправленные модели на 3 и 5 т;
  • двунаправленные модели 3 / 2 и 5 / 2 т.

При выборе учитывают вид операции, конструкцию детали, рабочий размер, направление нагрузки и допустимое усилие.

Частые вопросы об инструменте для кузовного ремонта THORVIK

Какие инструменты THORVIK представлены для кузовного ремонта?

Рихтовочный инструмент, монтажные лопатки, монтировки, съёмники панелей и пистонов, съёмник поводков стеклоочистителей и кузовные зажимы.

Есть ли набор молотков и правок?

Да. BRK7 включает 7 предметов.

Какие монтировки представлены в каталоге?

TL12 — 300 мм, TL16 — 400 мм, TL20 — 500 мм, TL24 — 600 мм, TL30 — 750 мм.

Есть ли набор монтажных лопаток?

Да. PBS4 включает 4 предмета.

Какой инструмент нужен для снятия декоративных панелей?

AURTS5, AURTS6 или AURTS11.

Чем отличаются AURTS5, AURTS6 и AURTS11?

Количество предметов — 5, 6 и 11 соответственно.

Что использовать для демонтажа пистонов?

ATPR10 с U-образным захватом длиной 100 мм.

Чем снять поводок стеклоочистителя?

AWAP1.

Можно ли AWAP1 использовать для клемм аккумулятора?

Да.

Есть ли кузовные зажимы на 3 т?

Да. PC1W3B рассчитан на усилие 3 т.

Какие однонаправленные модели рассчитаны на 5 т?

PC1W5F, PC1W5HD и PC1W5S.

Есть ли двунаправленные зажимы?

Да. PC2W32B, PC2W52F и PC2W52S.

Какое усилие у PC2W32B?

3 / 2 т.

Какое усилие у PC2W52F и PC2W52S?

5 / 2 т.

Что выбрать — однонаправленный или двунаправленный зажим?

Выбор зависит от направления тягового усилия и схемы кузовной правки.

Что проверить перед покупкой кузовного инструмента?

Назначение, рабочий размер, тип крепления, доступ к рабочей зоне, направление нагрузки и допустимое усилие.
